模切件自动化处理

i-DCA

机器人直接贴附

由机器人引导完成自粘模切件的贴附——实现从供料到定位的全流程自动化,并进行连续过程监控。

向下滚动
01

什么是 i-DCA?

i-DCA 是一款用于以机器人直接贴附模切加工自粘贴片与密封件的机器人工具。机器人将材料卷与工具一并携带,从部件供料到贴附至目标位置,均在同一工具内完成。该工具可应用于车身孔洞封堵、电池壳体等多种场景的自粘贴片与密封件贴附。

150+全球汽车生产线在用 i-DCA 系统

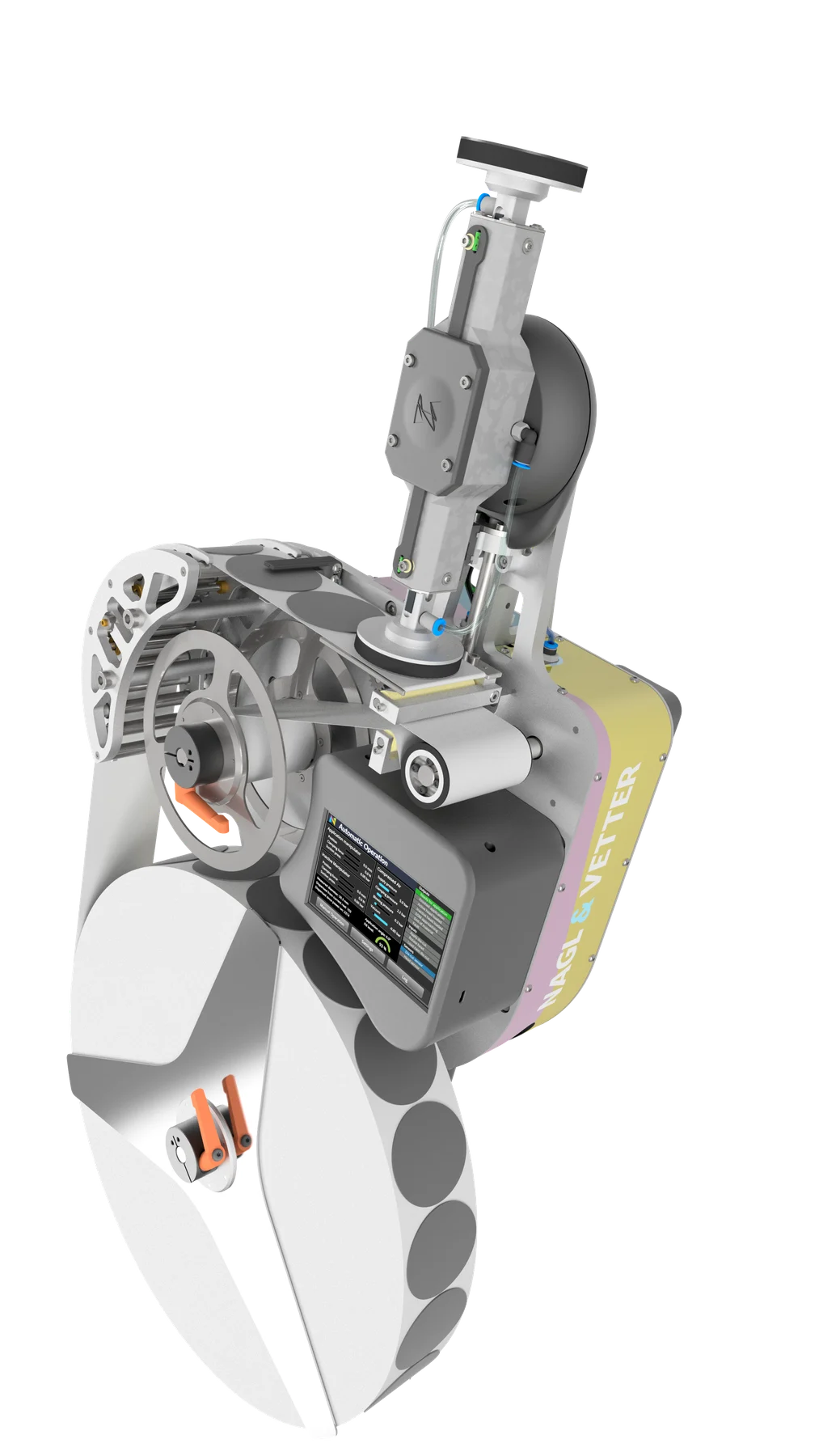

i-DCA 系统的 CAD 视图
角度贴附 &
柔性定位
过程监控根据卷径调节的
扭矩控制
02

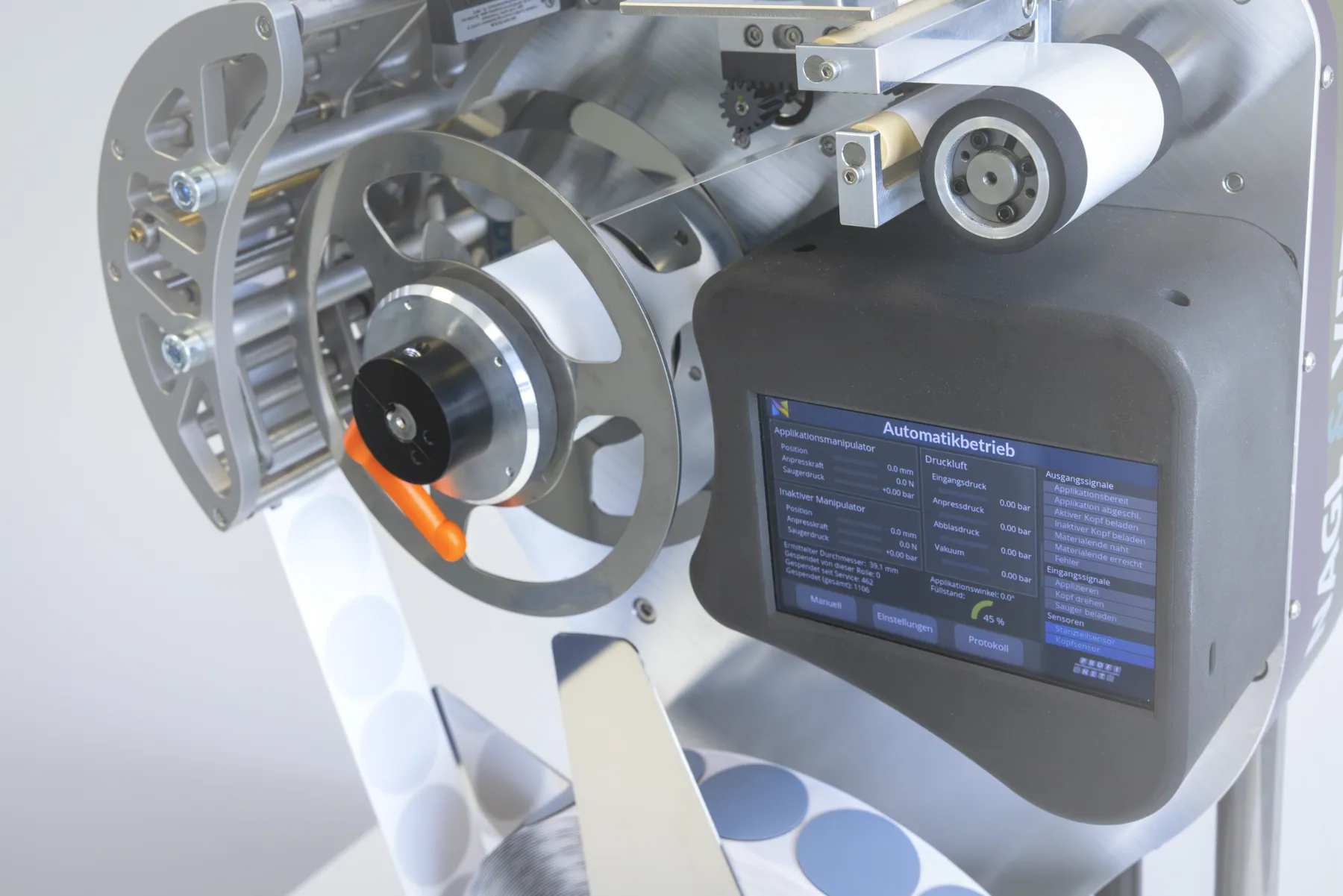

监控每一次贴附过程

i-DCA 不仅能自动完成贴附,还会对每一次贴附进行监控。通过检测接触力、位置、真空度及吹离压力,可可靠识别贴附失败并避免被忽略。

接触力位置真空度吹离压力
监控每一次贴附过程
03

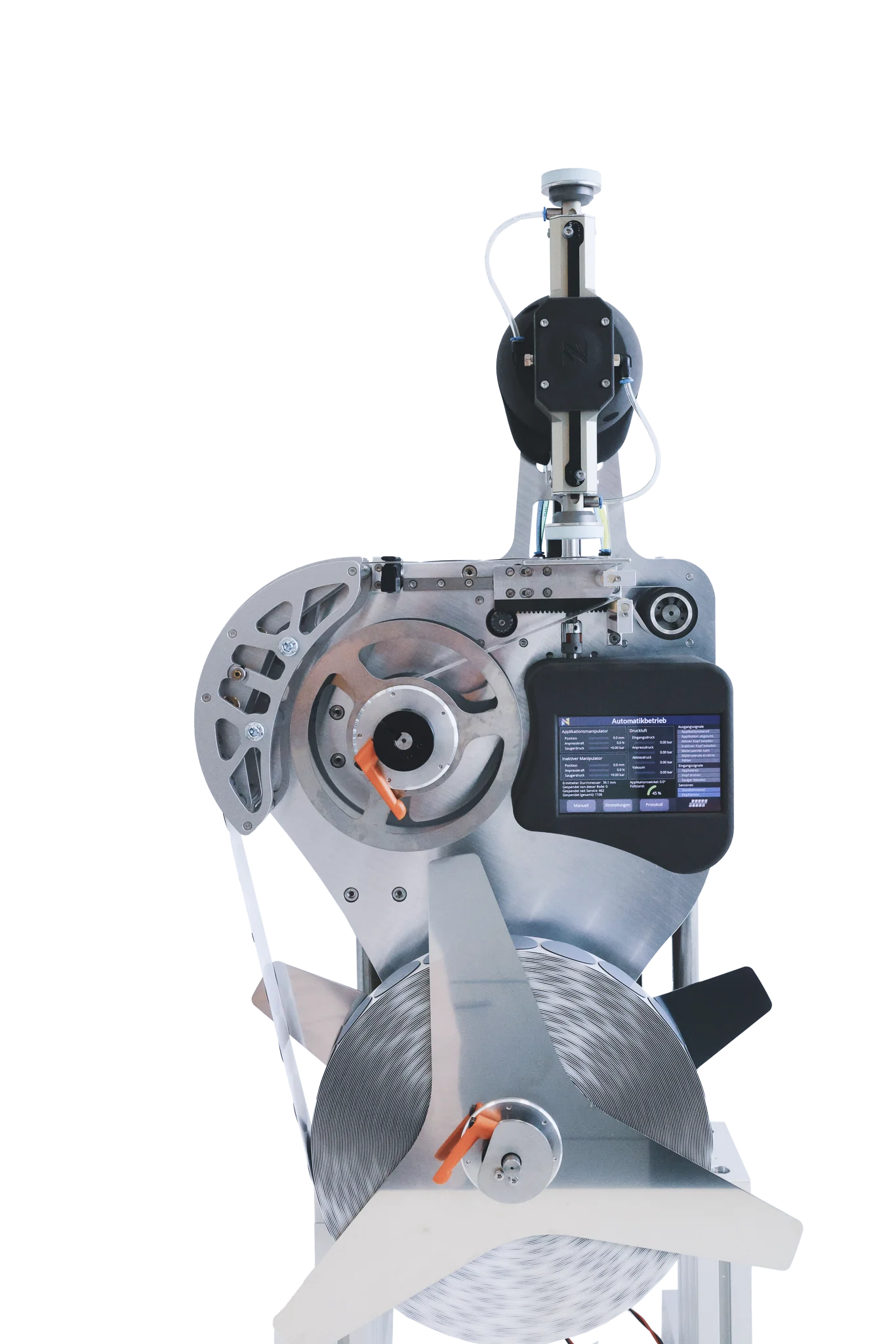

双工具配置,最大化设备可用率

i-DCA 通常以一台机器人配备两台工具的方式使用,以确保冗余。无论是某台工具出现故障,还是仅需更换材料卷,切换至另一台 i-DCA 均可将对生产的影响降至最低,并保持高设备可用率。

配备可选的专用待机支架后,机器人可自动完成 i-DCA 工具的更换。当作业中的 i-DCA 材料卷用尽时,机器人会将其放回支架,并取用另一台已准备好的 i-DCA 继续生产。更换 i-DCA 本身通常仅需约15秒。

待机支架同时为待机中的 i-DCA 供电,因此在进行材料卷更换的同时,仍可使用离型纸收卷等装置自身功能。由于可在使用一台 i-DCA 的同时更换另一台的材料卷,换卷所造成的停机时间可降至最低。

此外,通过将材料卷即将用尽的 i-DCA 更换时机与车身切换同步,即使设备节拍时间十分紧凑,也能在不延误生产的前提下完成更换。

双工具配置,最大化设备可用率
04

单件贴附约1.5秒

i-DCA 可在约1.5秒内完成一个模切件(如自粘贴片或密封件)的贴附。由于材料卷始终安装在 i-DCA 上随机器人一同移动,无需返回取料,因此可实现连续供料与贴附。

i-DCA 连续运行的实际贴附作业影像。

05

适用于难以触及的贴附位置

i-DCA 采用紧凑轻量化设计,更易于进入狭小空间及易与周边设备产生干涉的位置。在可选用更小型机器人的场合,机器人自身的干涉范围也随之缩小,进一步提升对贴附位置的可达性。

此外,i-DCA 的贴附角度可以0.1度为单位进行设定,因此不仅限于从正上方贴附,还能以贴合目标位置的角度完成贴附。

06

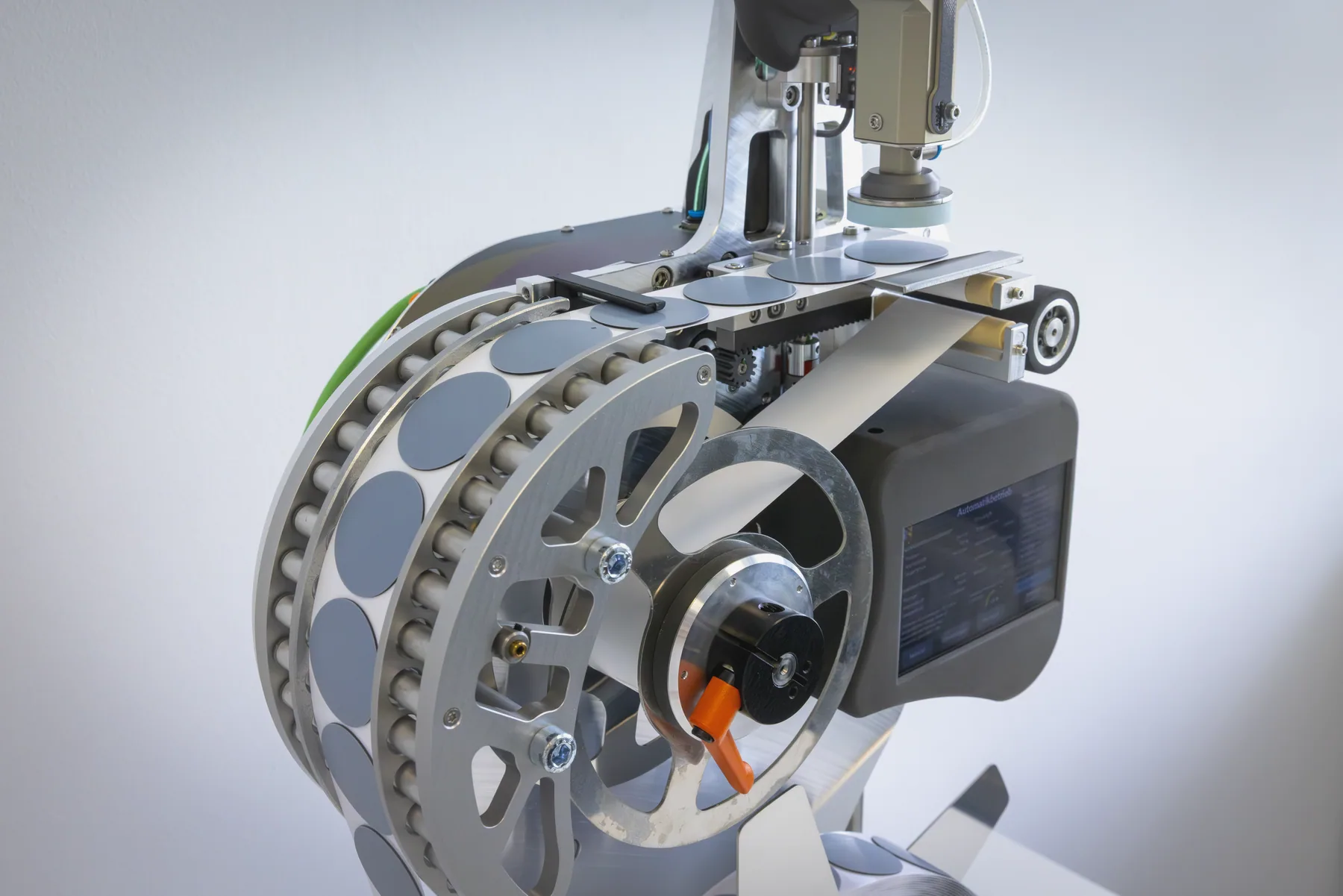

围绕您所使用的贴片与密封件量身定制自动化方案

i-DCA 的设计不依赖于特定的粘接材料制造商,已在 Nitto、3M、tesa 等多家制造商的模切件上积累了丰富的使用实绩。

无需为配合自动化而从零开始重新选择材料,您可以基于已在使用并通过认证的产品及现有工艺条件来规划自动化方案。我们会根据具体的模切件与应用场景,协助您完成适用性验证。

围绕您所使用的贴片与密封件量身定制自动化方案
07

旨在降低集成工作量的设计

i-DCA 内置控制功能,使其与设备上位控制系统(PLC)的连接设计十分简洁。由于无需在上位侧对装置内部各项功能逐一进行控制,因此可减少集成所需的编程、验证与调试工作量。通信方式支持 PROFINET 或 EtherNet/IP,相关设置也可从上位控制系统读取。

技术参数

外形尺寸(宽×高×深)420 × 860 × 220 mm
质量18 kg
模切件直径最大60 mm
离型纸宽度30–65 mm
最大材料卷直径400 mm
卷芯直径3英寸(76.2 mm),可选6英寸(152.4 mm)
电源24 V DC
功耗约20 W(典型值)
工作压力400–700 kPa (4–7 bar)
压缩空气消耗量最大30 L/min
工作温度10–40 °C
通信方式PROFINET / EtherNet/IP
用户界面5英寸(127 mm)液晶触控显示屏
待机支架另售
08

全球批量生产现场的实绩验证

全球领先的汽车制造商已在多个国家的批量生产工厂中使用超过150台 i-DCA,并在实际生产工艺中积累了丰富实绩。德国多家主要汽车厂商在设备招标所用的技术规格书中,曾多次明确指定使用 i-DCA。

关于 i-DCA 集成的疑问?

如您对 i-DCA 的集成有任何疑问或需求,欢迎随时与我们联系。
